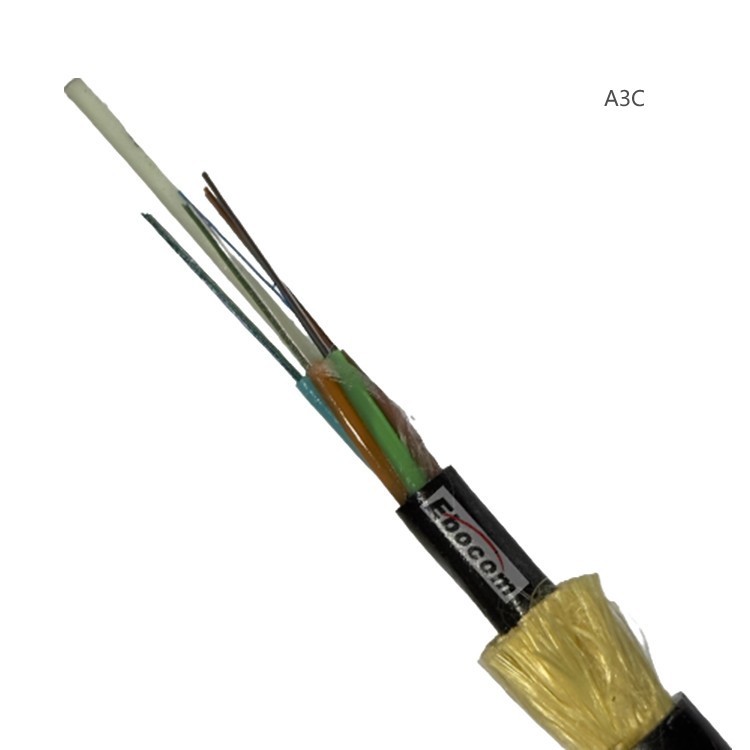

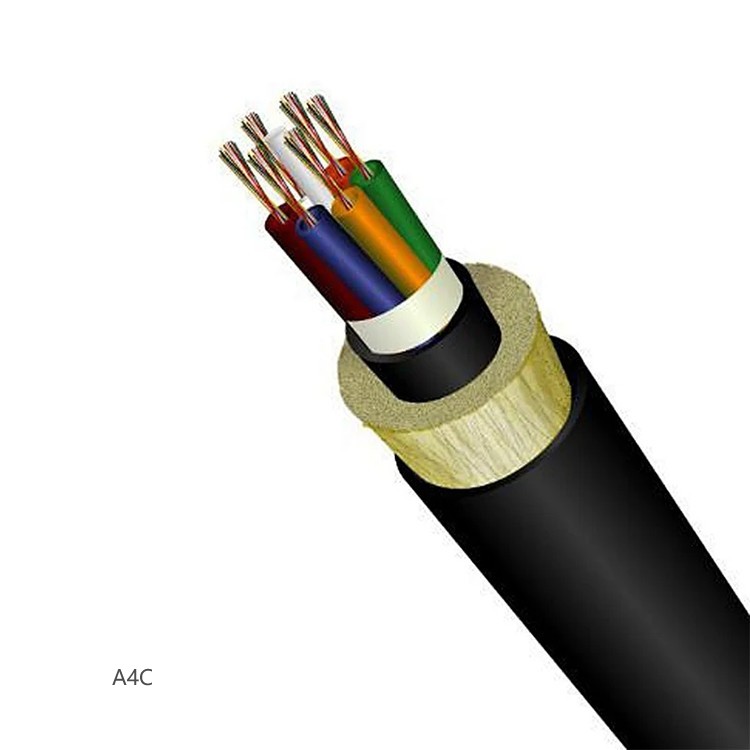

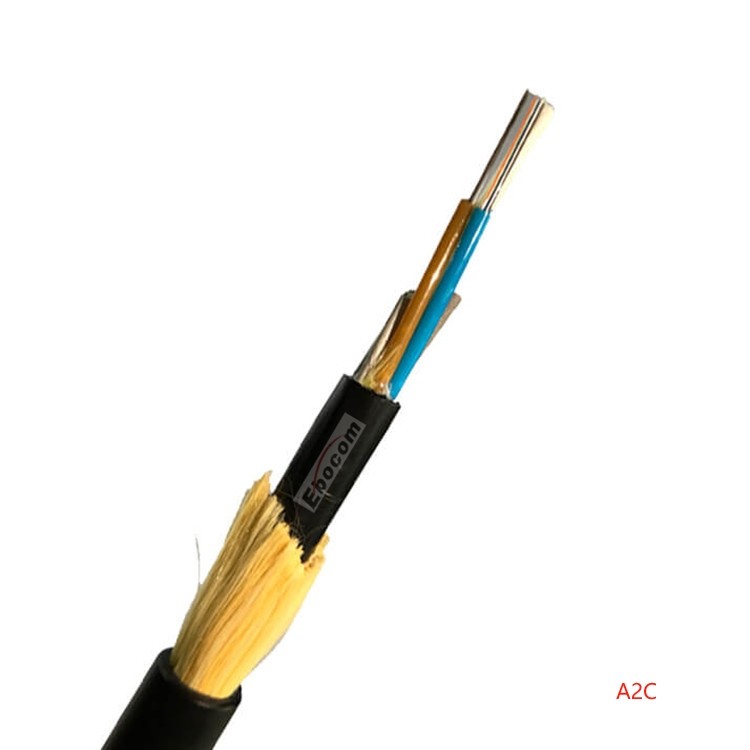

کابل فیبر نوری ADSS با رشته لایه ای
کابل فیبر نوری ADSS

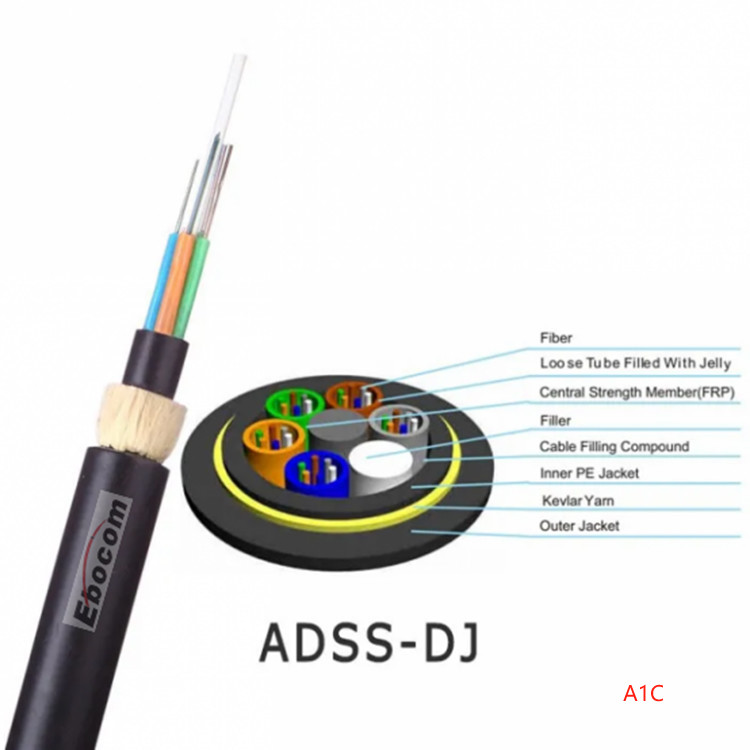

فیبر نوری و روغن ضد آب در کابل نوری ADSS لایه دار در همان زمان به لوله گشاده فیبر اضافه می شوند.و سپس لوله های مختلف گشاده بر روی عضو قدرت مرکزی (معمولا FRP) پیچیده می شوندنخ آرامید، در نهایت با پوشش PE یا AT استرول شده است.لوله گشوده از کابل فیبر نوری ADSS از این ساختار و روغن پرکننده از عضو قدرت مرکزی به طور کامل با هم پیچیده شده است تا عملکرد ضد آب آن را تضمین کند، و اقدامات فشار ضد جانبی مختلف بر اساس الزامات مختلف وجود دارد.
ویژگی های کابل فیبر نوری ADSS:
- کابل فیبر نوری ADSS می تواند بدون برق نصب شود.
- وزن کم، قطر کابل کوچیک، بار کوچکی روی برج
- طول کشش بزرگ، تا 1200 متر
- استفاده از پوشش پلی اتیلن که مقاومت خوبی در برابر خوردگی الکتریکی دارد.
- ساختار غیر فلزی، حفاظت از صاعقه
- فیبر آمید وارداتی، عملکرد کششی خوب و عملکرد دمایی مناسب برای آب و هوای شدید در شمال؛
- عمر طولانی، عمر خدمت می تواند به 30 سال برسد.
روش های تخم گذاری چندگانه:
مناسب برای مناسبت های مختلف مانند بالا، دفن مستقیم، خط لوله، زیر آب، و غیره، طول اضافی بهتر کنترل می شود و تعداد هسته ها بزرگ است.
عملکرد مکانیکی:
| ماده | واحد | مشخصات | ||||||||||||
| تعداد فیبر | 4 تا 8 | 10 تا 18 | 14 تا 24 | 38 تا 48 | 38 تا 48 | 50 تا 60 | 62 تا 72 | 74 تا 84 | 86 تا 96 | 98 تا 108 | 110 تا 120 | ۱۲۲ تا ۱۳۲ | ۱۲۴ تا ۱۴۴ | |
| وزن کابل | در کیلوگرم | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| اسپان | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| EDS | KN | 1.5 | ||||||||||||
| MAT | KN | 4 | ||||||||||||
| RTS | KN | 10 | ||||||||||||
| حداقل شعاع خم شدن (دنیامیک) | mm | 20D | ||||||||||||
| حداقل شعاع خم شدن (استاتیک) | mm | 10D | ||||||||||||
| نصب قدرت کششی | N | 1350 | ||||||||||||
| دمای کار | °C | -40~+70 | ||||||||||||
| دمای ذخیره سازی | °C | -40 ~ +60 | ||||||||||||
| دمای نصب | °C | 15 | ||||||||||||
| نصب سرعت باد | m/s | 0 | ||||||||||||
| دمای حداکثر سرعت باد | °C | 5 | ||||||||||||
| حداکثر سرعت باد | m/s | 25 | ||||||||||||
| دمای حداکثر. یخ | °C | -5 | ||||||||||||
| سرعت باد به حداکثر | m/s | 10 | ||||||||||||
| ضخامت پوشش یخ | mm | 5 | ||||||||||||
| نصب ساج | % | 1.86 | ||||||||||||
پارامتر کابل:
| ماده | مشخصات | |||||||||||||
| تعداد فیبر | 4 تا 8 | 10 تا 18 | 14 تا 24 | 38 تا 48 | 38 تا 48 | 50 تا 60 | 62 تا 72 | 74 تا 84 | 86 تا 96 | 98 تا 108 | 110 تا 120 | ۱۲۲ تا ۱۳۲ | ۱۲۴ تا ۱۴۴ | |
| تعداد لوله های گسسته | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| تعداد پرکننده ها | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| فیبر پوشش رنگی | قطر بیرونی | 245±10μm | ||||||||||||
| رنگ | آبی، نارنجی، سبز، قهوه ای، خاکستری، سفید، قرمز، سیاه، زرد، بنفش، صورتی، فیروزه ای | |||||||||||||
| | قطر بیرونی | 2.0±0.1mm | ||||||||||||
| مواد | PBT | |||||||||||||
| رنگ | آبی، نارنجی، سبز، قهوه ای، خاکستری، سفید، قرمز، سیاه، زرد، بنفش، صورتی، فیروزه ای | |||||||||||||
| مخلوط پر کردن ((انبوب)) | ژله ی تیکسوتروپ | |||||||||||||
| | ماده ی عضوی با قدرت مرکز | FRP | ||||||||||||
| قطر عضوی که مرکز قدرت دارد | 2.2mm2 | |||||||||||||
| نخ آرامید | ||||||||||||||
| بخش نخ آرامید | 4.6mm2 | |||||||||||||
| مسدود کردن آب | نوار ضد آب/ مواد قابل لوله کشی در آب | |||||||||||||
| | ضخامت | 2.0mm | ||||||||||||
| قطر | 9.5 میلی متر | 9.5 میلی متر | 9.5 میلی متر | 9.8 میلی متر | 9.8 میلی متر | 10 میلی متر | 10.5 میلی متر | 11.5 میلی متر | 12 میلی متر | 12.5 میلی متر | 13.5 میلی متر | 14 میلی متر | 14.5 میلی متر | |
| مواد | PE/AT | |||||||||||||
| رنگ | سیاه | |||||||||||||
