کابل فیبر نوری OPGW SM 24 سیستم برق هسته ای ساخت کابل اتصال زمین ولتاژ بالا
کابل فیبر نوری SM OPGW,کابل فیبر نوری 24 هسته ای OPGW
,24 Core OPGW Fiber Optic Cable

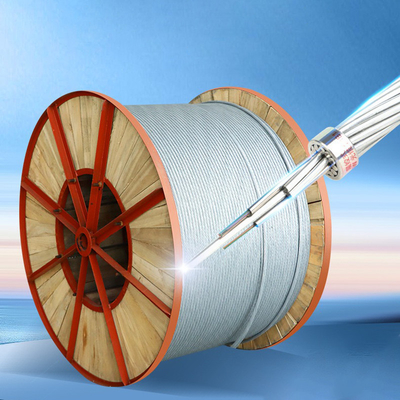

کابل فیبر نوری OPGW SM 24 Core

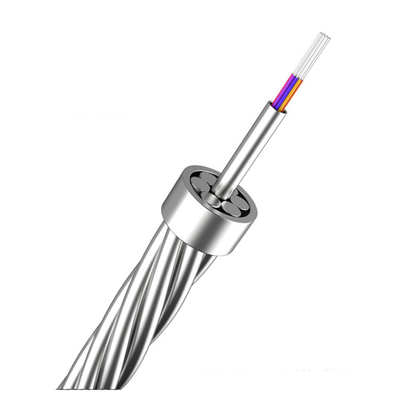

یک لوله مرکزی فولاد ضد زنگ (که فیبر نوری را در داخل آن قرار می دهد) توسط لایه های تک یا دوگانه از فولاد آلومینیومی (ACS) یا سیم های مخلوط ACS و آلومینیوم احاطه شده است.طراحی لوله فولاد ضد زنگ آلومینیزه شده باعث افزایش برش متقابل آلومینیوم برای دستیابی به مقاومت بهتر در برابر جریان خطا و صدمات برق می شودآن را مناسب برای خطوط انتقال نیاز به قطر کوچک و جریان نقص بزرگ است.
ویژگی های کابل فیبر نوری OPGW:
1) قطر کابل نوری OPGW کوچک است، بار اضافی بر برج کوچک است و مقاومت کششی بالا است.
2) فن آوری عالی رشته بندی باعث می شود که فیبر دارای یک طول اضافی خوب باشد و اجازه می دهد تا فیبر به طور آزاد در لوله حرکت کند.این باعث می شود که فیبر نوری بدون استرس باشد وقتی کابل تحت فشار قرار می گیرد.
3) فیبر نوری توسط یک لوله فولاد ضد زنگ محافظت می شود.
کابل فیبر نوری OPGW
- سازگاری با تعویض سیم های زمین قدیمی و سازه های جدید سیم های زمین ولتاژ بالا
استفاده می شود برای خطوط که نیاز به حفاظت از صاعقه و هدایت جریان مدار کوتاه دارند.
اطلاعات فنی:
| ماده | واحد | پارامتر فنی |
| نوع فیبر | / | جی652 |
| کاهش فیبر | 1310nm ((dB/km) | ≤0.35 |
| 1550nm ((dB/km) | ≤0.21 | |
| ضریب گسترش خطی | ×10 تا 6 درجه سانتیگراد | 13.9 |
| مقاومت DC (در 20 oC) | Ω/km | 0.52 |
| جریان کوتاه (۱ ثانیه، ۴۰ درجه سانتیگراد تا ۲۰۰ درجه سانتیگراد) | kA | 6.5 |
| ظرفیت جریان کوتاه (۱ ثانیه، ۵۰ درجه سانتیگراد تا ۲۰۰ درجه سانتیگراد) |
kA2.S | 126.8 |
| حداکثر دمای مجاز | oC | 200 |
| حداکثر ولتاژ مجاز (40%RTS) | kN | 43.92 |
| استرس روزانه (25%RTS) | kN | 21.96 |
| حداقل شعاع خم | کار: میلی متر | 228 |
| نصب: میلی متر | 300 | |
| دمای ذخیره و نصب | ذخیره سازی oC | -40 ~ +80 |
| درجه حرارت نصب | -10 ~ +50 |
