سیم زمین نوری OPGW کابل فیبر نوری G652 فیبر آب دفع کننده 24 هسته قیمت قدرت
کابل فیبر نوری 24 هسته ای OPGW,G652 کابل فیبر نوری OPGW
,G652 OPGW optic fiber cable
اوهمشاهده
سیم زمینی مخلوط فیبر نوری (OPGW) یک نوع کابل است که برای خطوط برق استفاده می شود. این کابل عملکردهای زمین و ارتباطات را ادغام می کند.

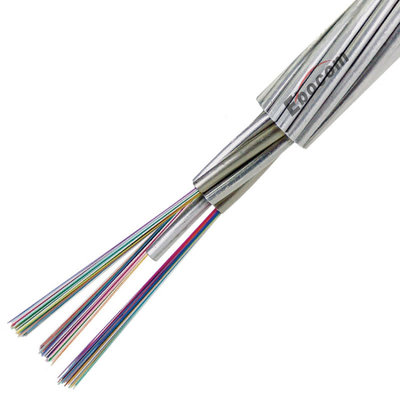

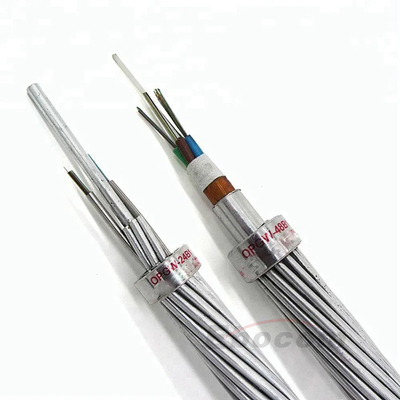

کابل OPGW یک ساختار لوله ای با یک یا چند فیبر نوری که در لوله پیچیده شده اند و یک لایه از سیم های فولادی و آلومینیومی است. عمدتا برای 110kV، 220kV، 500kV استفاده می شود،750kV و خطوط ارتباطی جدید سیستم انتقال ولتاژ بالا.
همچنین می تواند برای جایگزینی سیم های زمینی موجود در سیستم های انتقال ولتاژ بالا استفاده شود.
استفاده از کابل های OPGW
کابل های OPGW بین بالای برج های برق ولتاژ بالا قرار می گیرند.بخش رسانا از کابل برای اتصال برج های مجاور به زمین و محافظت از هادی های ولتاژ بالا از برخورد برق استفاده می شود. ساختار ویژه می تواند با توجه به نیازهای کاربر سفارشی شود.
ویژگی ها
- قطر کابل بزرگ برای تعداد فیبر های بزرگتر طراحی شده است
- ساختار پایدار و قابلیت اطمینان بالا
- مقاومت کششی بالا و ظرفیت جریان مدار کوتاه برای دستیابی به بهترین تعادل خواص مکانیکی و الکتریکی
- طراحی بهینه شده رشته برای به دست آوردن طول اضافی از فیبر ثانویه
- تعداد لایه های متراکم می تواند به صورت دو یا سه لایه طراحی شود.
- سیم تک می تواند سیم فولادی آلومینیومی باشد یا ترکیبی از سیم آلومینیومی و سیم آلومینیومی باشد.
ساخت و اجرا
| طبقه بندی | مواد | ارزش | |
|
ساخت و ساز |
فیبر نوری | G652D/G655 و غیره | 2 ¢ 48 |
| لوله محافظ | لوله از فولاد ضد زنگ | 1.5 ️ 6mm | |
| خط متراکم | سیم AS/سیم AA/Al Rod | 1.5 ️ 6mm | |
| حداکثر قطر | 18 میلی متر | ||
| حداکثر، بخش متقاطع | 200mm2 | ||
|
ویژگی |
طبق استانداردهای DL/T 832، IEC60794-4-10، IEEE1138 | ||
| حداکثر مقاومت کششی (RTS) (kN) | 280 | ||
| حداکثر قدرت خرد ((N/100mm) | 2200 | ||
| حداکثر ظرفیت جریان کوتاه (40°C-200°C) ((kA2s) | 100 | ||
| حداقل شعاع خم (دنیامیک) | 20D | ||
| حداقل شعاع خم (استاتیک) | 15D | ||
| عملکرد محیط زیست | نصب (°C) | -30 تا +60 | |
| حمل و نقل و استفاده (°C) | -40 تا +70 | ||
