کابل نوری فیبر نوری 12 24 48 هسته ای OPGW
کابل فیبر نوری 48 هسته ای
OPGW- سیم زمین کامپوزیت فیبر نوری برای خطوط برق نصب جدید با عملکرد دوگانه سیم زمین و ارتباطات مناسب است.به ویژه برای نصب بر روی خطوط ولتاژ عادی و ولتاژ فوق العاده بالا. OPGW می تواند سیم های زمینی معمولی خطوط برق قدیمی را با افزایش عملکرد ارتباطات فیبر جایگزین کند. آنها جریان مدار کوتاه را انجام می دهند و مقاومت در برابر رعد و برق را فراهم می کنند.
ویژگی های کابل OPGW
- فايبر اسکن تا 144
- مقاومت خوب در برابر خوردگی
- قطر و وزن کابل با سيم زمين ديگه تقريباً مشابه است
- فن آوری بسیار عالی لوله های فولاد ضد زنگ باعث می شود که فیبرها دارای طول اضافی ثانویه خوبی باشند و اجازه می دهد تا فیبرها در لوله حرکت کنند.که باعث می شود که فیبر بدون استرس باشد در حالی که کابل تحت فشار طولی قرار می گیرد.

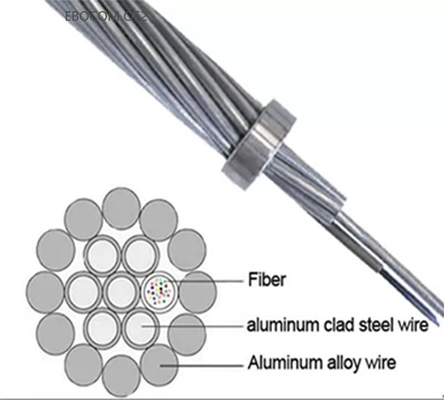

ساختار محصول کابل OPGW:
1- فیبرهای نوری به طور آزاد در یک واحد لوله فولادی پوشانده شده با آل
2- یک یا چند لایه سیم فلزی پوشانده شده با آل در اطراف لوله ضد زنگ مرکزی پوشانده شده است
مشخصات اصلی کابل OPGW:
| ماده | واحد | پارامتر فنی |
| نوع فیبر | / | جی652 |
| کاهش فیبر | 1310nm ((dB/km) | ≤0.35 |
| 1550nm ((dB/km) | ≤0.21 | |
| ضریب گسترش خطی | ×10 تا 6 درجه سانتیگراد | 13.9 |
| مقاومت DC (در 20 oC) | Ω/km | 0.52 |
| جریان کوتاه (۱ ثانیه، ۴۰ درجه سانتیگراد تا ۲۰۰ درجه سانتیگراد) | kA | 6.5 |
| ظرفیت جریان کوتاه (۱ ثانیه، ۵۰ درجه سانتیگراد تا ۲۰۰ درجه سانتیگراد) |
kA2.S | 126.8 |
| حداکثر دمای مجاز | oC | 200 |
| حداکثر ولتاژ مجاز (40%RTS) | kN | 43.92 |
| استرس روزانه (25%RTS) | kN | 21.96 |
| حداقل شعاع خم | کار: میلی متر | 228 |
| نصب: میلی متر | 300 | |
| دمای ذخیره و نصب | ذخیره سازی oC | -40 ~ +80 |
| درجه حرارت نصب | -10 ~ +50 |
مشخصات شرکت:
شرکت فناوری اپترونیک شیندونگ ییبو (Ebocom®) که در سال ۲۰۱۲ تاسیس شد، در شهر بهار زیبا واقع شده است
این یک شرکت با تکنولوژی بالا است که بر روی تحقیق و توسعه، تولید، فروش و خدمات کابل های نوری و تجهیزات ارتباطی تمرکز دارد.Ebocom® متعهد به تحقیقتوسعه و استفاده از محصولات کابل نوری و ارتباطات
محصولات ما شامل انواع مختلفی از کابل های نوری (کابل های نوری بیرونی / داخلی ، ADSS ، OPGW ، معادن)
کابل ها، کابل های قطره ای FTTH، سیم پیچ و پیگتیل ها) و همچنین کانکتورهای مربوط به کابل های نوری، لوازم جانبی و
تجهیزات. به طور گسترده ای در اپراتورهای مخابراتی، مراکز داده، شبکه های سازمانی و سایر ارتباطات استفاده می شود
محصولات به طور دقیق استانداردهای ملی را اجرا می کنند و گواهینامه ISO9001، ISO14001، ISO45001، ISO50001، TLC را به دست آورده اند.و صدور گواهینامه دسترسی به شبکه اداره ملی رادیو و تلویزیونهمچنین دارای 3 اختراع و 27 اختراع مدل مفید است. Ebocom® بر نوآوری تحقیق و توسعه تمرکز دارد و به طور مداوم پیشرفت در فناوری را برای پاسخگویی به نیازهای در حال تغییر دنبال می کند.
شرکت به طور فعال تجهیزات پیشرفته تولید خارجی و تجهیزات بازرسی (تجهیزات رنگ آمیزی فیبر نوری، تجهیزات پوشش ثانویه،تجهیزات تولید لوله واحد OPGW، دستگاه های تشخیصی فیبر نوری دقیق) ، و تکنولوژی پیشرفته داخلی و خارجی را جذب می کند تا کیفیت بالا و کیفیت محصولات را تضمین کند.برای اطمینان بیشتر از کیفیت محصول، شرکت یک سیستم مدیریت سختگیرانه را ایجاد کرده است و هر مرحله از فرآیند تولید را در تمام سطوح بررسی می کند.Ebocom® چندین جایزه کسب کرده است، مانند "شرکت فن آوری بالا"، "شرکت غزال"، "شرکت تخصصی ویژه جدید تخصصی و پیچیده"، "شرکت نوآوری مدیریت عالی استان شاندونگ"،واحد اعتبار AAA"یک واحد قابل اعتبار و متعهد" و غیره.

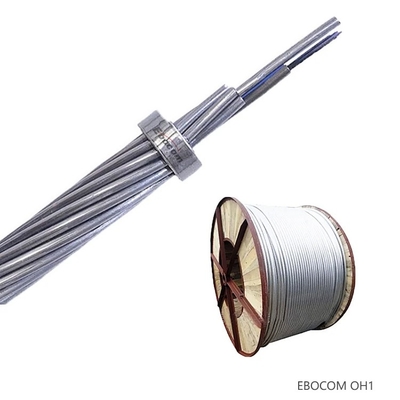

کابل فیبر نوری OPGW SM 24 سیستم برق هسته ای ساخت کابل اتصال زمین ولتاژ بالا

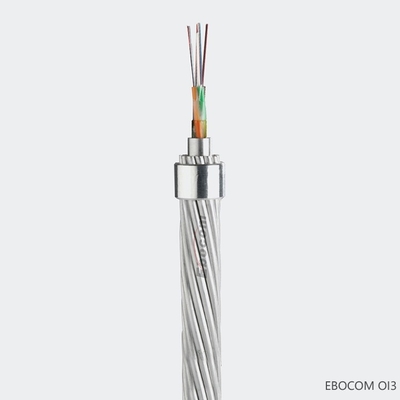

کابل فیبر نوری OPGW SM 24 Core یک لوله مرکزی فولاد ضد زنگ (که فیبر نوری را در داخل آن قرار می دهد) توسط لایه های تک یا دوگانه از فولاد آلومینیومی (ACS) یا سیم های مخلوط ACS و آلومینیوم احاطه شده است.طراحی لوله فولاد ضد زنگ آلومینیزه شده باعث افزایش برش متقابل آلومینیوم برای دستیابی به مقاومت بهتر در ...
