OPGW-48B1-100 1188;66.2 کابل سیم زمینی 48 72 288 هسته برای زیرساخت های برج

توضیحات محصول:

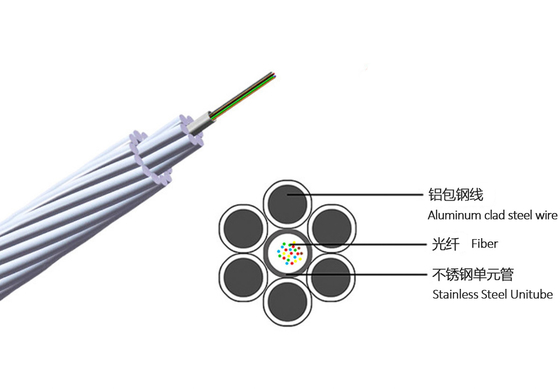

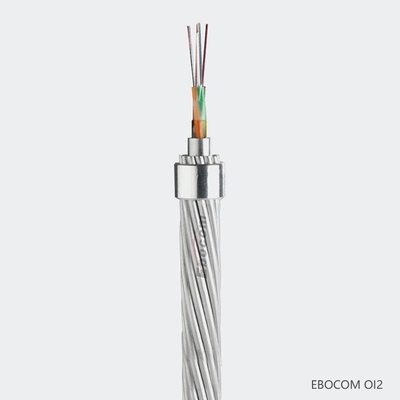

سیم زمین نوری(همچنین به عنوان یکOPGWیا در استاندارد IEEE، یکفیبر نوری کامپوزیتسیم زمینی فوقانی) یک نوع کابل است که درخطوط برق هواییاین نوع کابل ها عملکردهایزمین گذاریومخابرات. یک کابل OPGW شامل یک ساختار لوله ای با یک یا چندفیبر نوریدر آن از لایه هاىفولادوآلومینیوم سیم. کابل OPGW بین بالای ولتاژ بالا اجرا می شودستون های برق.رسانابخشی از کابل برای اتصال برج های مجاور بهزمین، و محافظولتاژ بالاهادی ازبرقفایبرهای نوری درون کابل می توانند برای انتقال داده های با سرعت بالا، یا برای اهداف خود شرکت برق برای محافظت و کنترل خط انتقال استفاده شوند.برای صدای خود شرکت برق وارتباطات داده، یا ممکن است به اجاره داده شود یا به اشخاص ثالث فروخته شود تا به عنوان یک اتصال فیبر با سرعت بالا بین شهرها عمل کند

چندین سبک مختلف از OPGW ساخته شده است. در یک نوع، بین 8 تا 48 فیبر نوری شیشه ای در یک لوله پلاستیکی قرار داده می شود. لوله در یک فولاد ضد زنگ، آلومینیوم،یا لوله فولادی پوشانده با آلومینیوم، با طول کمی از فیبر اجازه داده شده برای جلوگیری از فشار بر روی فیبر شیشه ای.لوله های بافری با روغن پر شده اند تا از واحد فیبر در برابر آب محافظت شود و از لوله فولادی در برابر خوردگی محافظت شودلوله با رشته های آلومینیوم، آلیاژ آلومینیوم یا فولاد مانند یک کابل ACSR به کابل متصل می شود. رشته های فولادی قدرت را فراهم می کنند.,و رشته های آلومینیومی هدایت الکتریکی را فراهم می کنند. برای تعداد بسیار زیاد فیبر، تا 144 فیبر در یک کابل، لوله های متعدد مورد استفاده قرار می گیرند.

در انواع دیگر، یک میله آلومینیومی دارای چندین شکاف مارپیچی در اطراف خارج است، که در آن فیبرها در لوله های بافر قرار می گیرند. واحد فیبر با نوار پلاستیکی یا فولادی پوشانده شده است،و کل احاطه شده با رشته های آلومینیوم و فولاد.

فیبرهای جداگانه ممکن است در لوله های "بفر گشاده" باشند، که قطر داخلی لوله از قطر بیرونی فیبر بزرگتر است.یا ممکن است "با بافری محکم" باشد که بافری پلاستیکی مستقیما بر روی شیشه پوشش داده شده باشد.فیبرها برای OPGWتک حالت نوع

ویژگی های اصلی:

1. بالاطراحی، آزمایش و تولید استاندارد کیفیت با استفاده از مواد کلاس A برای اطمینان از قابلیت اطمینان طولانی مدت؛

2. نگهداری آسان، طول خط آسان، خواص مکانیکی آن می تواند طول خط بزرگ را برآورده کند؛ لایه بیرونی OPGW فلزی است که بر خوردگی و تخریب ولتاژ بالا تأثیر ندارد؛
3ساخت OPGW باید قطع برق باشد که منجر به تلفات بیشتر می شود، بنابراین ساخت خطوط ولتاژ بالا بالاتر از 110kv باید از OPGW استفاده کند.
4کابل OPGW عمدتا برای خطوط 500KV، 220KV و 110KV 35KV استفاده می شود، که به دلیل قطع برق، ایمنی و سایر عوامل محدود می شود، عمدتا برای خطوط جدید استفاده می شود.
5لوله فولاد ضد زنگ مهر و موم شده باعث رطوبت عالی و حفاظت از محیط زیست برای فیبر نوری می شود.

ساختار و مشخصات فنی:
